УНИВЕРСАЛЬНЫЕ ТЕРМИНАЛЫ «СПРУТ®»

2001 г.
2006 г.
2010 г.
2017 г.
2019 г.

2021 г.



НОВИНКА 2021!

На базе Спрут-001/003 предлагается комплексное решение

мини-шкафа с полным функционалом системы СПРУТ.

Подробнее ТУТ



Изначально терминалы предназначались для контроля и управления стандартными шкафами управления наружным освещением (ШУНО) типа И-710, но в последующем получили возможность работы со шкафами силовой коммутации любой конфигурации.

Первая версия терминала СПРУТ-101 (2001 г.) использовала стандартный мобильный телефон, который дополнительно подогревался в зимнее время. Передача данных контроля и управления осуществлялась с помощью сигналов DTMF в течение 3-х бесплатных секунд.

В последующих версиях Спрут-103 (2005 г.), Спрут-104 (2006 г.), Спрут-105 (2010 г.), Спрут-106 (2017 г.),  Спрут-001/003 (2021 г.) уже использовались компоненты промышленного исполнения, позволяющие эксплуатировать терминалы в соответствии с требованиями УХЛ2.1. При этом для передачи данных  был задействован полный спектр сервисов GSM-связи. А с 2017 года, в связи с угрозой сворачивания популярного сервиса CSD, оборудование было переориентировано на технологии передачи данных в 2G/3G/4G сетях, а также NB IoT и VoIP -телефонии.

Терминалы СПРУТ® полностью совместимы с командами и протоколами, используемыми в системе диспетчеризации Астероид®.



БАЗОВЫЕ ФУНКЦИИ ТЕРМИНАЛА

  1. Контроль до 32-х тестовых точек в шкафу по напряжению 220В, 50 Гц.
  2. Управление до 4-х исполнительных устройств  с рабочим током обмотки управления до 20 А.
  3. Управление  устройствами в ШУНО в автоматическом режиме по расписанию на 12 месяцев.
  4. Дистанционное управление устройствами ШУНО со стороны диспетчерской службы.
  5. Непрерывная диагностика технического состояния всех компонентов шкафов управления (ШУНО).
  6. Информационный обмен с диспетчерской службой через GSM -сеть с использованием всех доступных сервисов.
  7. Сохранение функционирования терминала при отсутствии основного электропитания.

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ ТЕРМИНАЛА

  1. Использование сервисов с максимальным приоритетом в условиях перегруженности GSM-сети.
  2. Использование служебных каналов GSM-сети для передачи данных в условиях помех и недоступности 2G/3G/4G-сетей.
  3. Тарификация услуг GSM-связи минимизирована за счёт оптимизации использования доступных сервисов.

ТИПОВАЯ СХЕМА ВКЛЮЧЕНИЯ ТЕРМИНАЛА Спрут-104/105/106 в шкафах типа И-710

Терминал имеет защищённое подключение к точкам контроля предохранителей и входным фазам, а также датчику открытия двери шкафа (перегрузочная способность до 3 кВ). Через отдельный гальванически развязанный интерфейс терминал подключается прибору учёта. Исполнительные устройства — контакторы управляются через  встроенные реле.

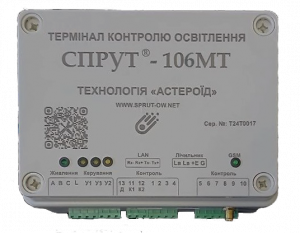

ХАРАКТЕРИСТИКИ ТЕРМИНАЛА «СПРУТ-106»



1. Параметры питания:                   220 В +/- 10%, 50 Гц, 15 Вт, или аккумулятор 4,5 А/ч

2. Размеры, не более, мм.:             250 х 200 х 80

3. Исполнение УХЛ, IP:                   УХЛ 1 (от минус 40 до плюс 50 ° С), IP 45

4. Интерфейс связи с внешними устройствами:            RS 485/CL, UART, CAN, Ethernet (опц.)

5. Базовый канал связи с ДП:      сотовая сеть GSM

6. Антенна связи с ДП:                   GSM-антенна 900/1800 мГц с магнитным основанием, размещается внутри ШУНО

7. Сервисный канал связи:            Bluetooth, 2400 мГц

8. Средний срок службы, лет:       > 10

9. Срок гарантии, лет:                      3

10. Количество независимых каналов управления силовыми коммутационными устройствами ШУНО:   4

11. Максимальный ток коммутации каждого канала управления, А:    20

12. Количество входов контроля напряжения или тока:                           32

13. Максимальное значение контролируемых напряжений, В:             500

14. Максим. значение контролируемых токов, А:                                         160

15. Автоматическое управление 3-х фазными линиями освещения:  индивидуально для каждого силового коммутационного устройства

16. Ручное управление 3-х фазными линиями освещения:     дистанционное или локальное с помощью штатных переключателей ШУНО

17. Непрерывный контроль следующих аварийных ситуаций в ШУНО:

— срабатывание охранной сигнализации;

— не санкционированное изменение режима работы ШУНО;

— неисправность предохранителей;

— неисправность силовых коммутационных устройств;

— отсутствие входных питающих фаз;

— встречное напряжение на линиях освещения;

— превышение номинального тока линий освещения;

— обрыв линии питания освещения;

— неисправность терминала.

18. Непрерывный контроль штатных событий в ШУНО:

— выполнение команд годовой программы автоматической работы (ПАР);

— выполнение дистанционных или локальных ручных команд управления.

19. Локальные индикаторы статуса терминала:

— индикация с помощью дискретных светодиодов состояния GSM связи, статуса каналов управления, состояния терминала.

20. Интерфейс связи с прибором учёта электроэнергии:      RS485 / RS232 / CL

21. Съём параметров учёта электроэнергии для ДП:

— отправка данных многотарифного учёта активной и реактивной энергии в автоматическом или ручном режимах.

22. Обеспечение интерфейса связи DMX:         для оборудования архитектурной и рекламной подсветки.

23. Возможность дистанционной настройки терминала:

— учёт конфигурации и внутренних соединений компонентов в ШУНО;

— изменение параметров доступа к прибору учёта электроэнергии;

— изменение параметров доступа к серверу ДП;

— загрузка расписания годовой программы автоматической работы (ПАР);

— задание значений фиксированных временных сдвигов команд расписания ПАР;

— задание дополнительных шагов расписания ПАР без сезонной привязки.
